Đánh giá vi cấu trúc kết hợp với quá trình sao chép tiêu bản luyện kim là một kỹ thuật kiểm tra không phá hủy được sử dụng để đánh giá cấu trúc vi mô của vật liệu đang sử dụng tại nhà máy nhằm dự báo nguy cơ hư hỏng của các cấu kiện, chi tiết, thiết bị công nghiệp.

Các bước cơ bản củakỹ thuật đánh giá vi cấu trúc kết hợp với quá trình sao chép tiêu bản luyện kim:

·         Đánh bóng bề mặt, sử dụng giấy mài từ 200 grit đến 1200 grit kết hợp với bột kim cương có kích thước từ 0.5-2um

·         Tẩm thực bằng dung dịch  tẩm thực (ví dụ, 2-4% Nital cho thép cacbon và hợp kim thấp)

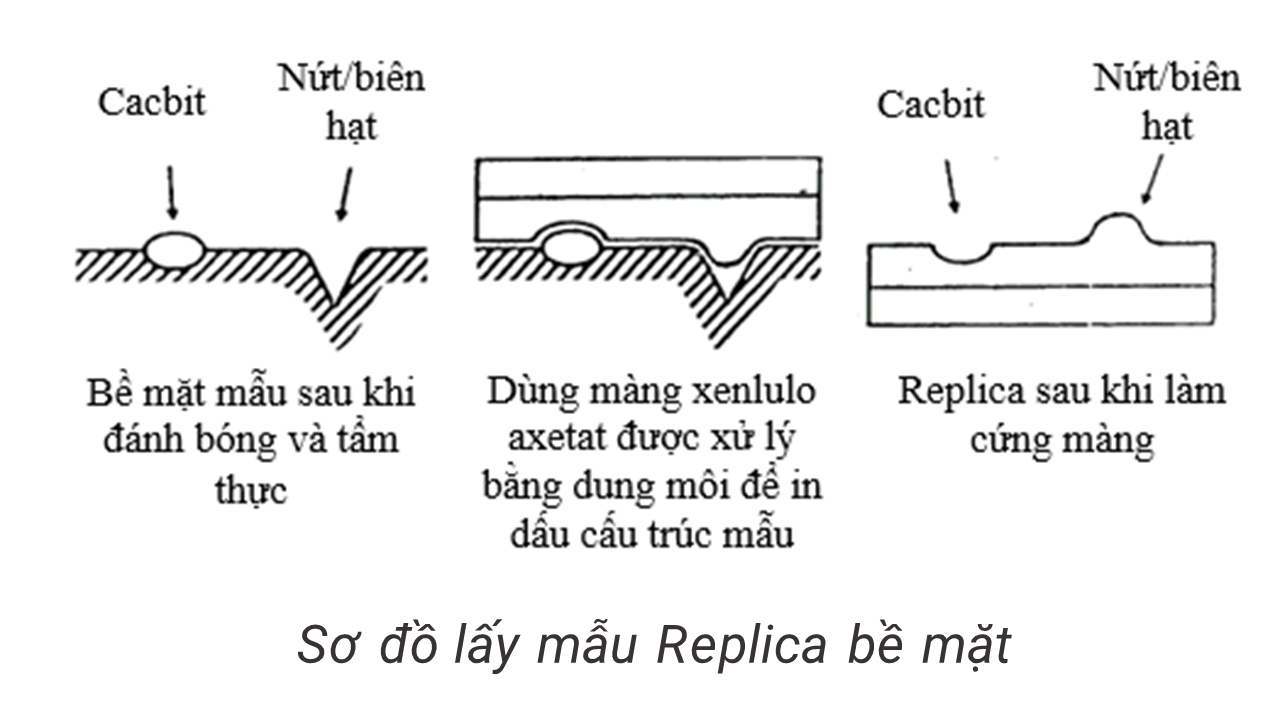

·         Lấy mẫu cấu trúc bề mặt đã tẩm thực, sử dụng màng phim xenlulo axetat được làm mềm bằng dung môi.

·         Màng phim đã in mẫu cấu trúc được lấy ra khỏi bề mặt kim loại, kiểm tra sơ bộ tại chỗ bằng kính hiển vi cầm tay và đánh số/ký hiệu mẫu, bảo quản mang về phòng thí nghiệm.

·         Màng phim replica được phủ một lớp kim loại (Pt, Au, Ag…) để tăng độ tương phản.

·         Nghiên cứu/chụp ảnh màng phim mẫu cấu trúc trên kính hiển vi quang học hoặc kính hiển vi điện tử quét (SEM).

Ưu điểm của phương pháp đánh giá vi cấu trúckết hợp với quá trình sao chép tiêu bản luyện kim là có thể thực hiện tại hiện trường, trực tiếp trên các cấu kiện, thiết bị trong dây chuyền sản xuất của nhà máy, không được phép cắt mẫu, hoặc các cấu kiện quá lớn không thể mang về phòng thí nghiệm và có thể thực hiện quá trình kiểm tra này ngay cả khi nhà máy đang hoạt động. Phương pháp này là một công cụ quan trọng để đưa ra quyết định chạy tiếp, sửa chữa hoặc thay thế, đảm bảo an toàn vận hành nhà máy.

Có thể thu được nhiều loại thông tin bằng phương pháp này, bao gồm:

·         Xác định họ/loại vật liệu (gang, thép không gỉ Austenit, thép cacbon).

·         Phát hiện các thay đổi cấu trúc vi mô khác xảy ra ở nhiệt độ cao do tiếp xúc với môi trường trong nồi hơi, bình áp lực, đường ống và các bộ phận khác.

·         Xác định sự hiện diện và giai đoạn của các hư hại do chảy dão bằng cách quan sát các đặc điểm luyện kim phổ biến bao gồm: hình cầu hóa, hình thành các lỗ hốc biệt lập và có định hướng, microcrack và macrocrack.

·         Phân tích kết quả xử lý nhiệt trong vật liệu khi chế tạo và xử lý nhiệt sau hàn.

·         Đánh giá và phân loại các chỉ thị bề mặt (rỗ, xỉ, tách lớp, vết nứt, đường nối).

·         Đảm bảo thiết bị, vật liệu mua về phù hợp với các yêu cầu kỹ thuật.

·         Phân loại các chi tiết bằng vật liệu gang cầu bằng NDT.

·         Xác định giới hạn của các thành phần bị hư hỏng cần được thay thế.

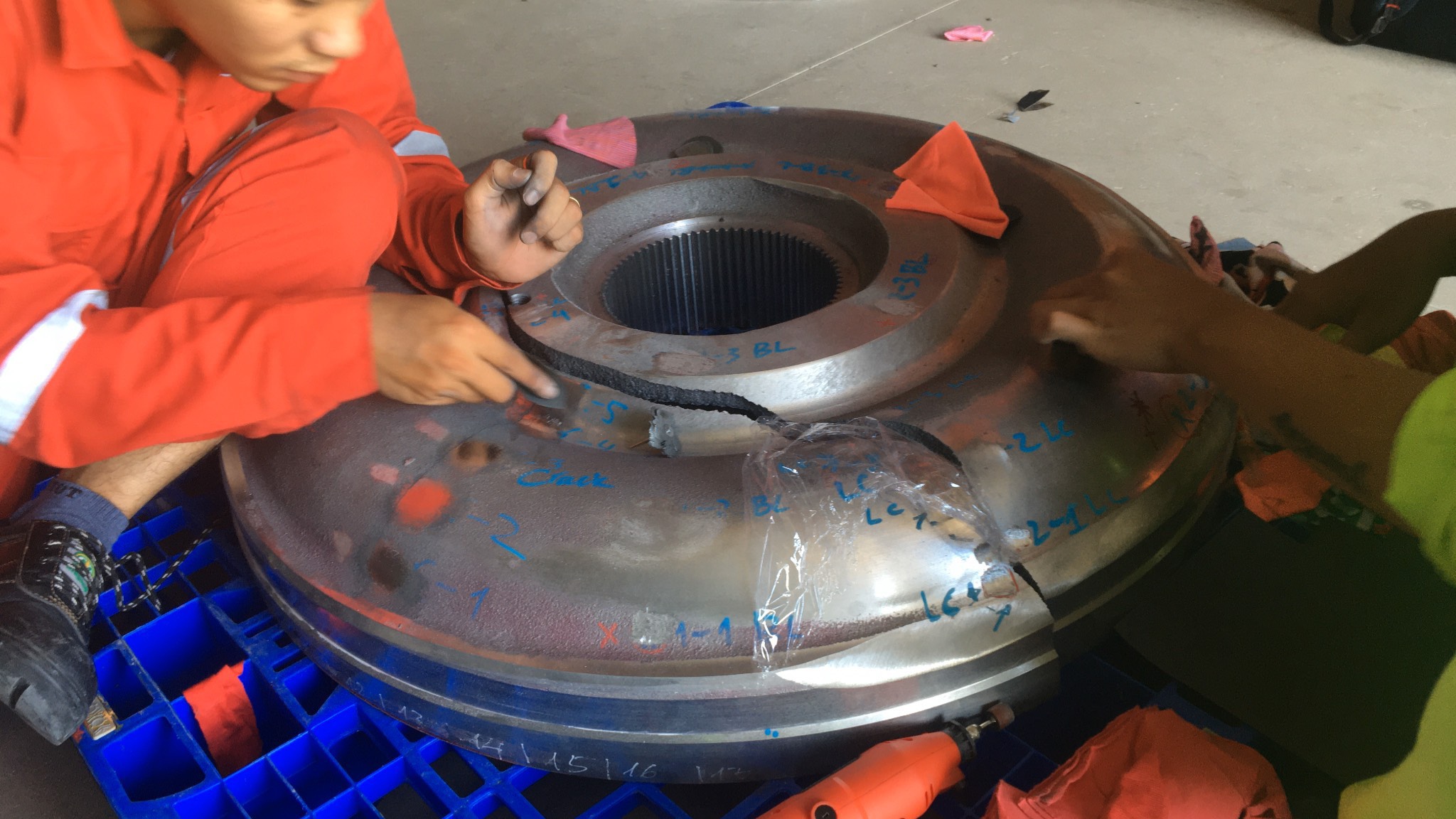

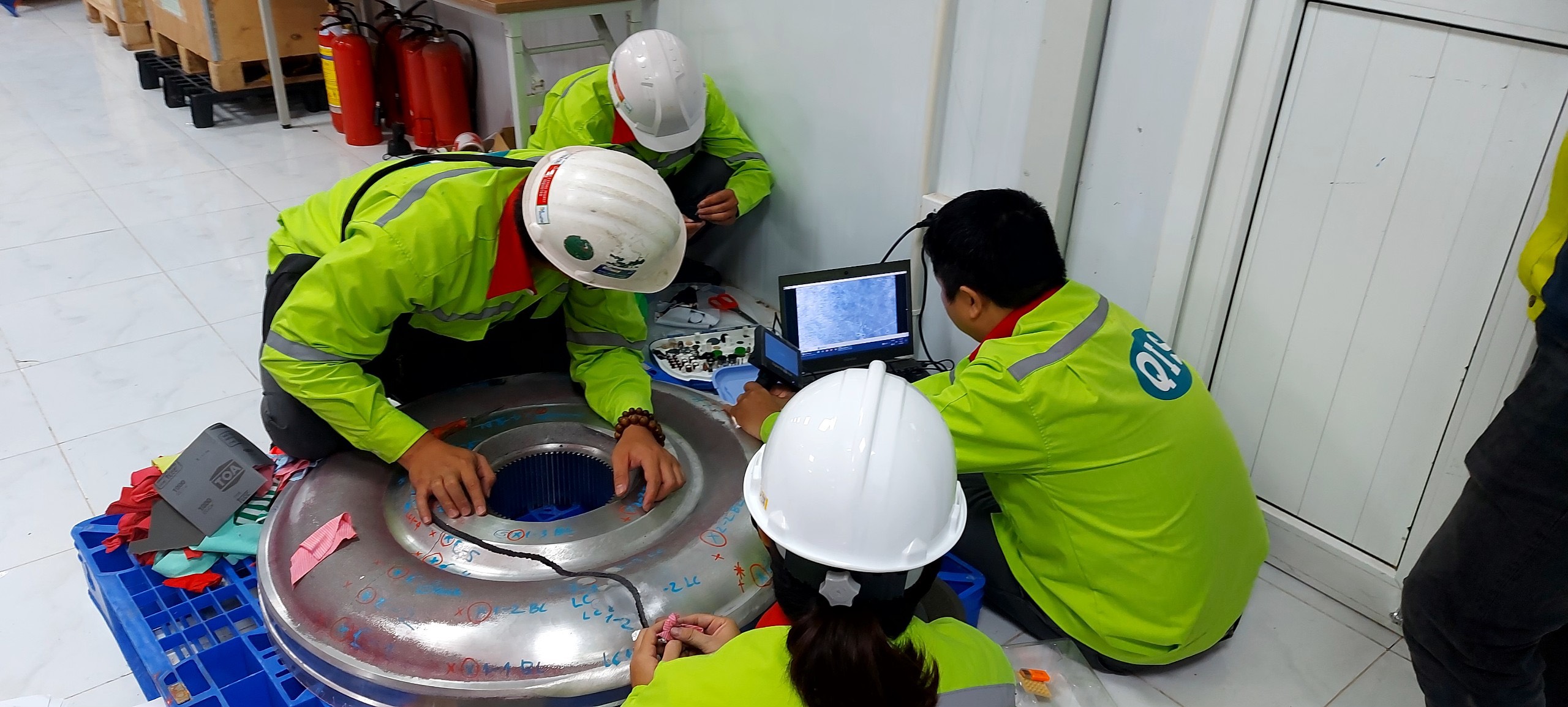

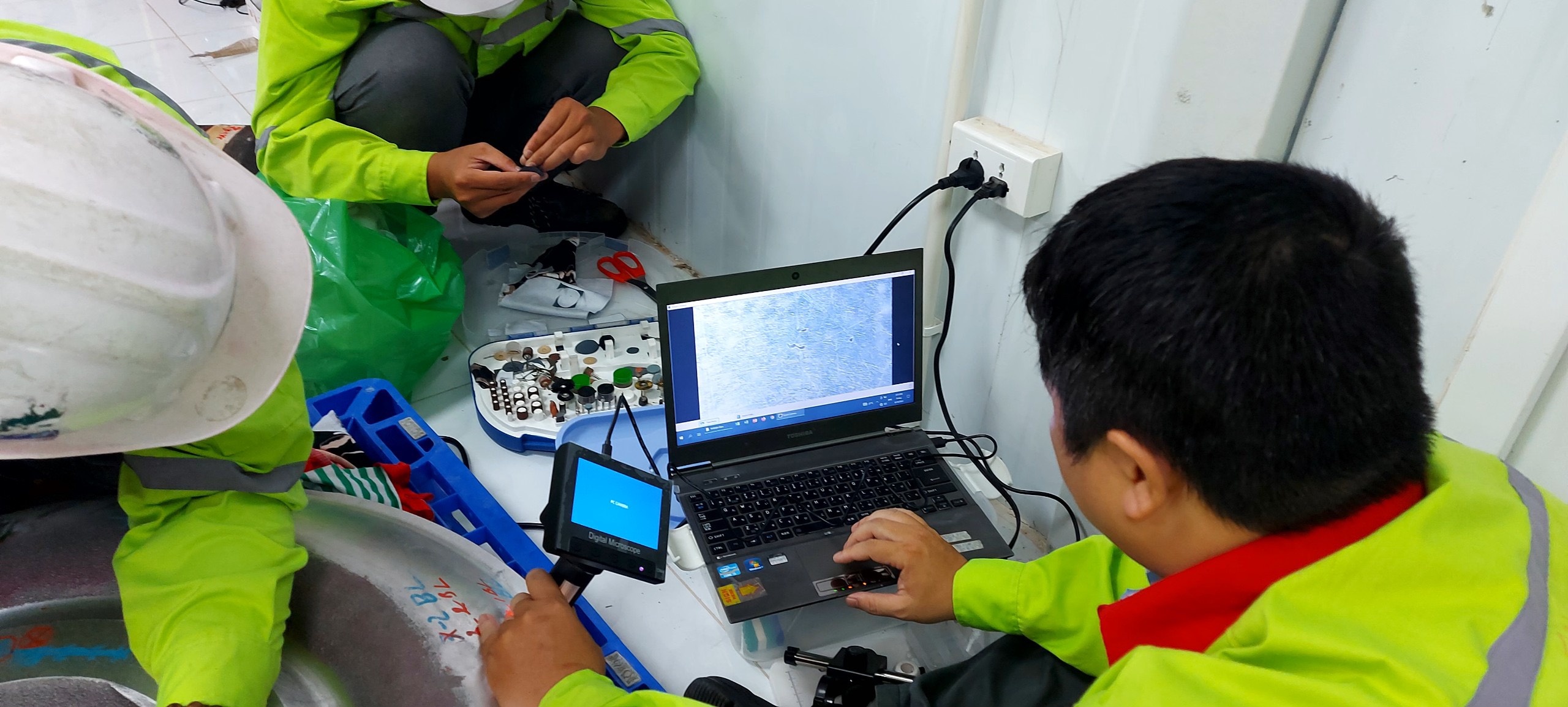

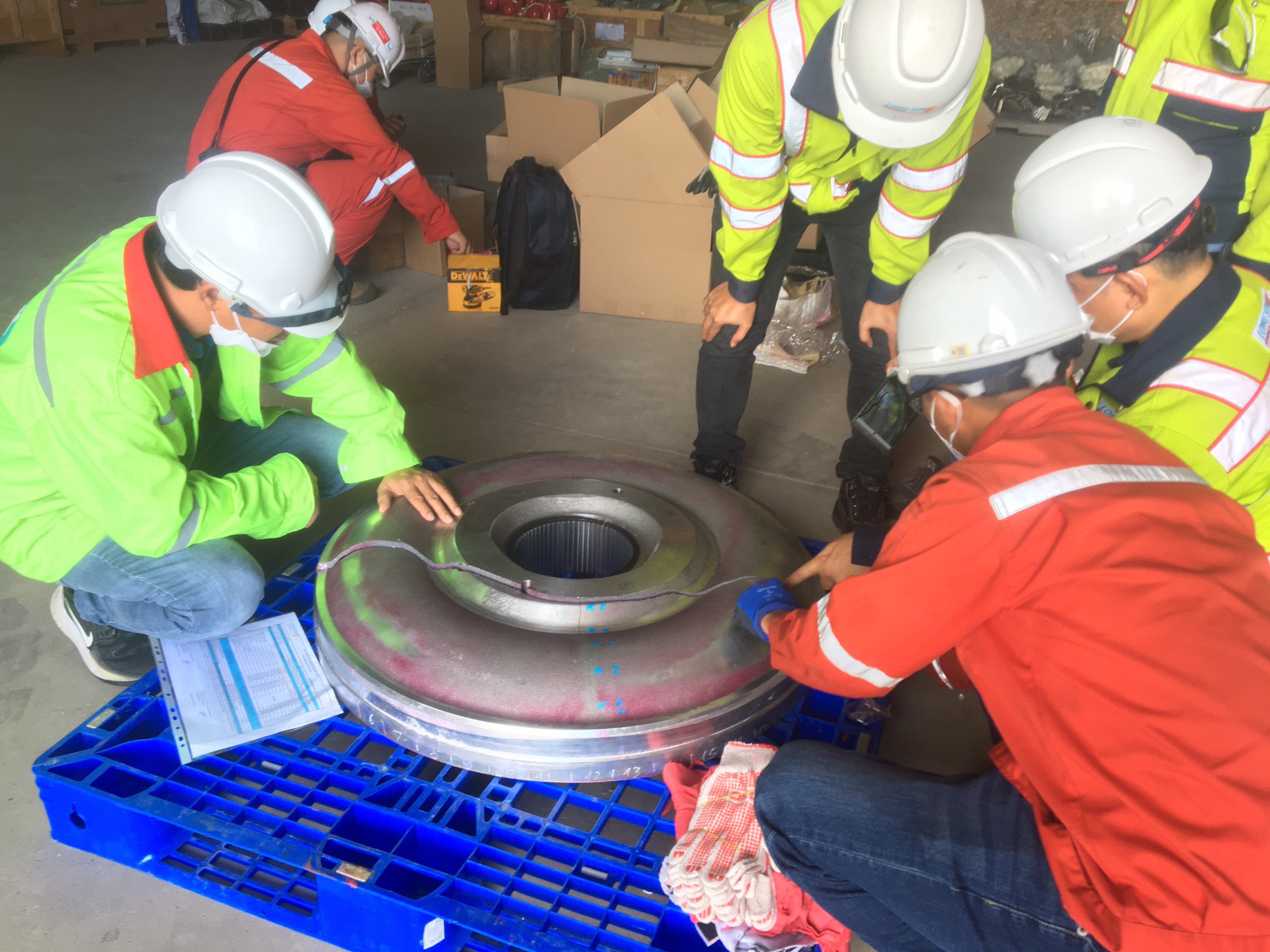

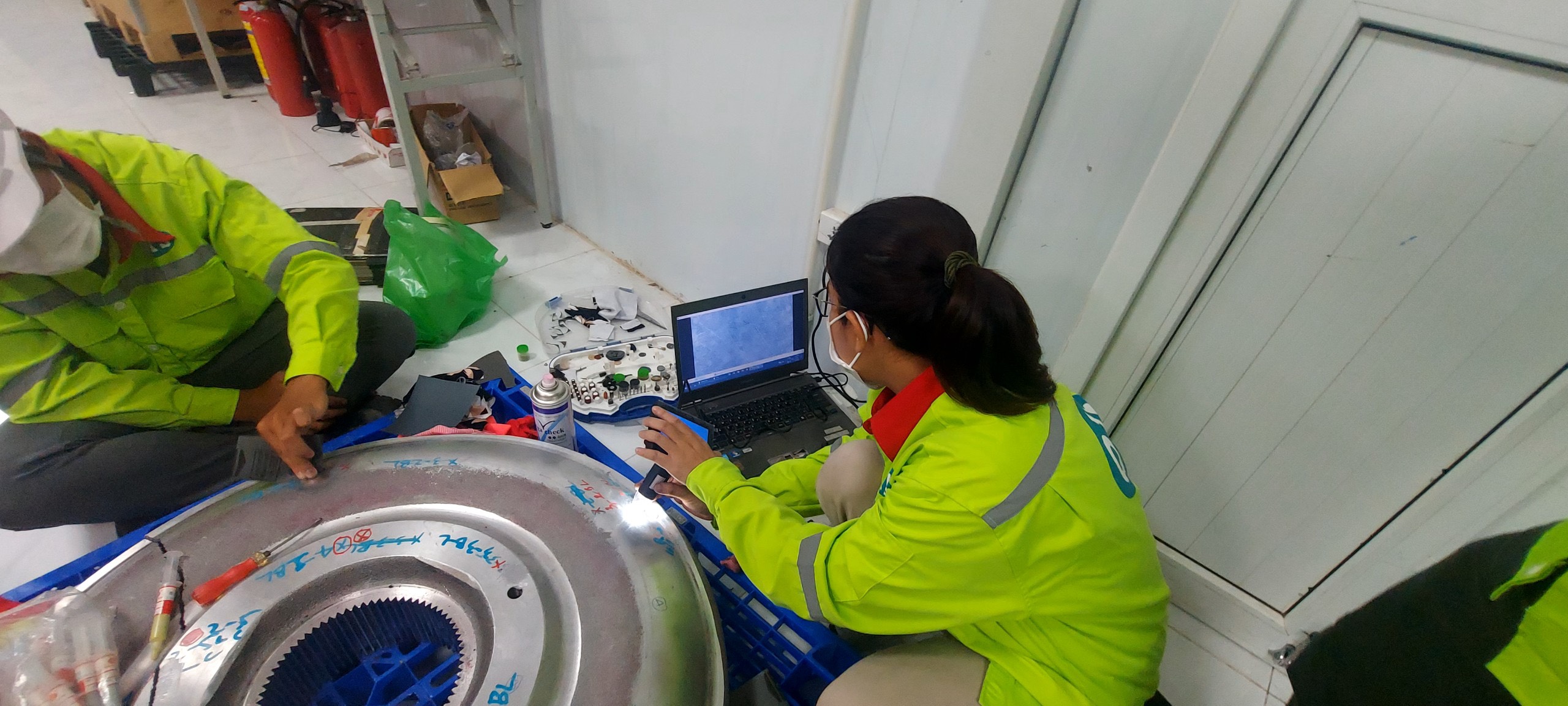

Một số hình ảnh thực hiện phương pháp Replica và Microstructure tại hiện trường

Kỹ thuật đánh giá vi cấu trúc kết hợp với quá trình sao chép tiêu bản luyện kim là một công cụ quan trọng mang lại hiệu quả cao, đã được phát triển và ứng dụng rộng rãi khắp thế giới, tuy nhiên, ở Việt Nam, phương pháp này mới được ứng dụng trong trong khoảng chục năm gần đây và vẫn chưa có nhiều đơn vị cung cấp dịch vụ này.

Với mục tiêu hướng đến phát triển bền vững, đa dạng hóa sản phẩm - dịch vụ, tối ưu hóa công nghệ để dẫn đầu mọi xu hướng, Q.I.S với dày dạn kinh nghiệm đã tiên phong đi đầu, trở thành đơn vị đầu tiên tại Việt Nam đã triển khai thực hiện và áp dụng thành công phương pháp này cho hơn hàng trăm nhà máy trong các lĩnh vực công nghiệp nhiệt điện, thủy điện, lọc dầu, hóa chất, phân bón… Kỹ thuật tiên tiến này đã giúp cho các nhà máy tiết kiệm nhiều tỷ đồng do giảm bớt chi phí thuê chuyên gia từ nước ngoài, rút ngắn thời gian bảo dưỡng do sử dụng dịch vụ trong nước, sớm đưa thiết bị vào vận hành lại mỗi khi gặp sự cố và đảm bảo an toàn lao động sản xuất.

QIS đã được các khách hàng đánh giá cao về năng lực cũng như kết quả làm việc, cùng với đó là đội ngũ các kỹ sư, tiến sỹ đầu ngành được tuyển chọn khắt khe, đội ngũ kĩ thuật viên lành nghề có nhiều năm kinh nghiệm, hệ thống quản lý linh hoạt, máy móc, trang thiết bị tân tiến nhất đã góp phần tạo nên sự tin cậy, hài lòngcủa khách hàng đối với thương hiệu QIS.
