     I. MÁY XỬ LÝ NHIỆT 65KVA - 6 KÊNH

Mô hình: QIS-HTU-65KVA-6CH





1. Mô tả Sản phẩm

- Máy xử lý nhiệt 65KVA có sáu kênh, sử dụng bộ điều khiển / lập trình nhiệt độ (model QIS-AP-12CH) riêng biệt với máy để điều khiển nhiệt độ theo chu kỳ của quy trình (điều khiển tối đa hai mươi bốn phần tử làm nóng đệm gốm được đánh giá ở 65V, 45A, 2,7kW). Máy này được sử dụng để xử lý nhiệt trước hoặc sau hàn đối với các mối hàn ống, mối hàn kết cấu, mối hàn bể, mối hàn chế tạo và các chế tạo khác yêu cầu gia nhiệt có kiểm soát.



-Một kênh có thể kết nối với 4 yếu tố sưởi ấm đệm gốm.



-Dễ dàng sử dụng, kết nối, nâng hạ và di chuyển tại chỗ hoặc xưởng



2. Đặc trưng của máy

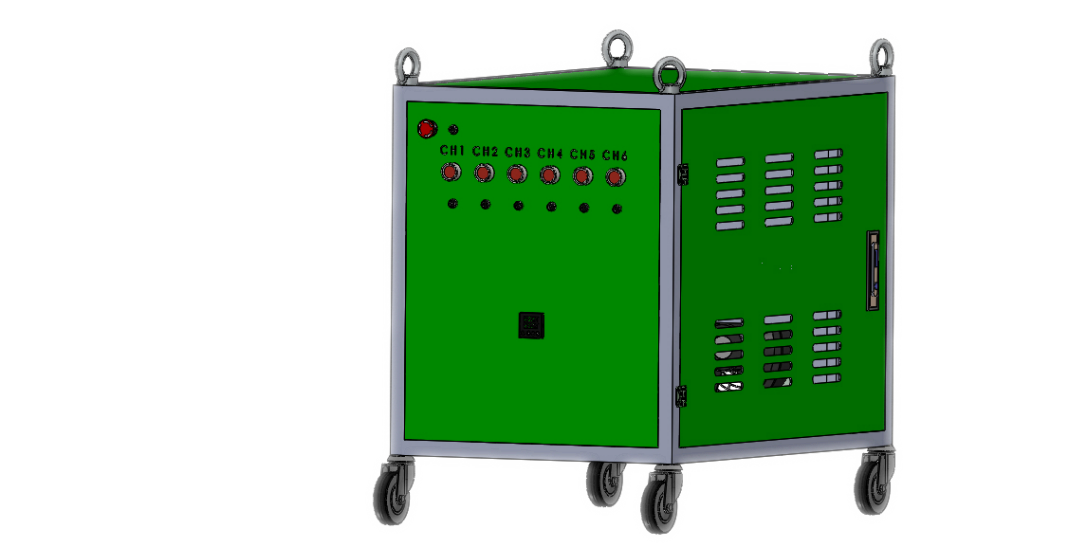

Mặt trước bao gồm:

-         1 nút bật / tắt cho tất cả các kênh và 6 nút bật / tắt cho mỗi kênh (tích hợp đèn tín hiệu bên trong)

-         6 đầu nối nhận được tín hiệu từ bộ điều khiển / lập trình cho mỗi kênh

-         1 đầu nối nhận được tín hiệu từ bộ điều khiển / bộ lập trình cho tất cả các kênh

 -         1 bộ điều khiển nhiệt độ để bảo vệ quá nhiệt cho máy biến áp

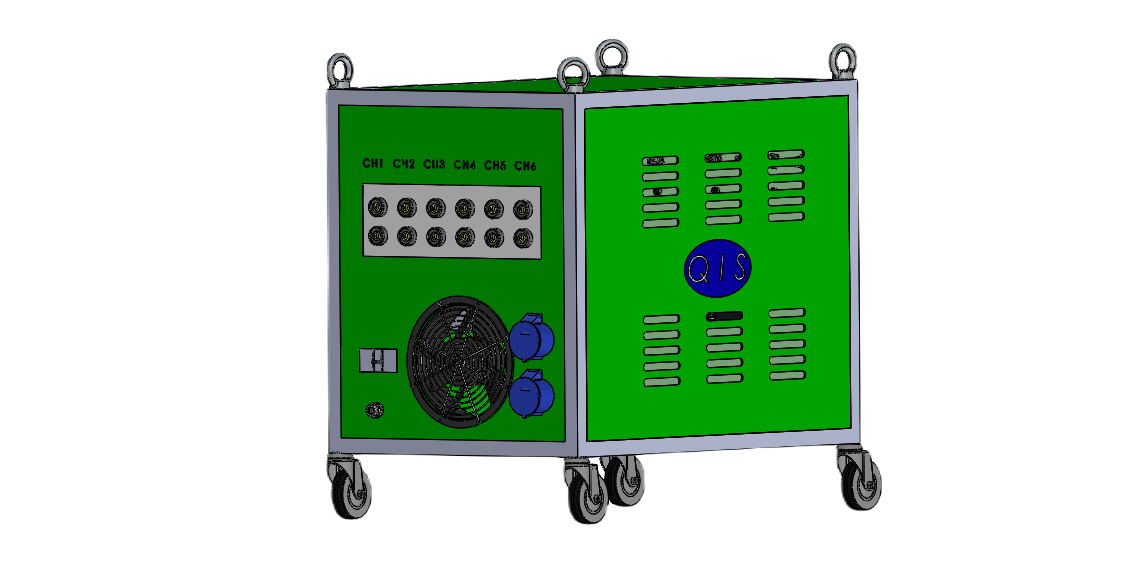

Bảng điều khiển phía sau bao gồm:

-         1 cầu dao vỏ đúc (MCCB) 125A

-         Quạt thông gió (1 bên trong và 1 bên ngoài, 100w cho mỗi cái)

-         Ổ cắm phụ để cung cấp điện (một 110v AC & một 220V AC 1KW)

-         6 ổ cắm 0V và 6 ổ cắm đầu ra 65V

-         Cáp cung cấp 15m 3x16 + 1x10 mm²



 3.Thông số kỹ thuật



65kVA Heat Treatment Unit - 6 channels
Input Supply Voltage, Current and Frequency	Three phase, 380V (106A), 415V (97A) or 440V (92A), 50/60Hz
Secondary Output Voltage	65V AC (isolation between input and output voltage)
Transformer power	65kva (real power output 64.8kw)
Maximum total number of 2.7kW heating elements	24
Maximum 2.7 kW heaters	Four per channel
Protection	over temperature, MCCB and protection by software for transformer
Temperature Control	QIS-AP-12CH controller /programmer (0-1000° C)
Supply Cable	15m supply cable 3x16 + 1x10 mm²
Secondary 65V output connectors	Twelve DKJ50-70 (rated 400A)
Auxiliary Outputs	one 110v AC & one 220V AC 1KW
Controller/programmer connection	One connector for all channels and six connector for single channel
Case	Mild steel, green powder coated
Dimensions	600x700x900mm
Weight	450 kg

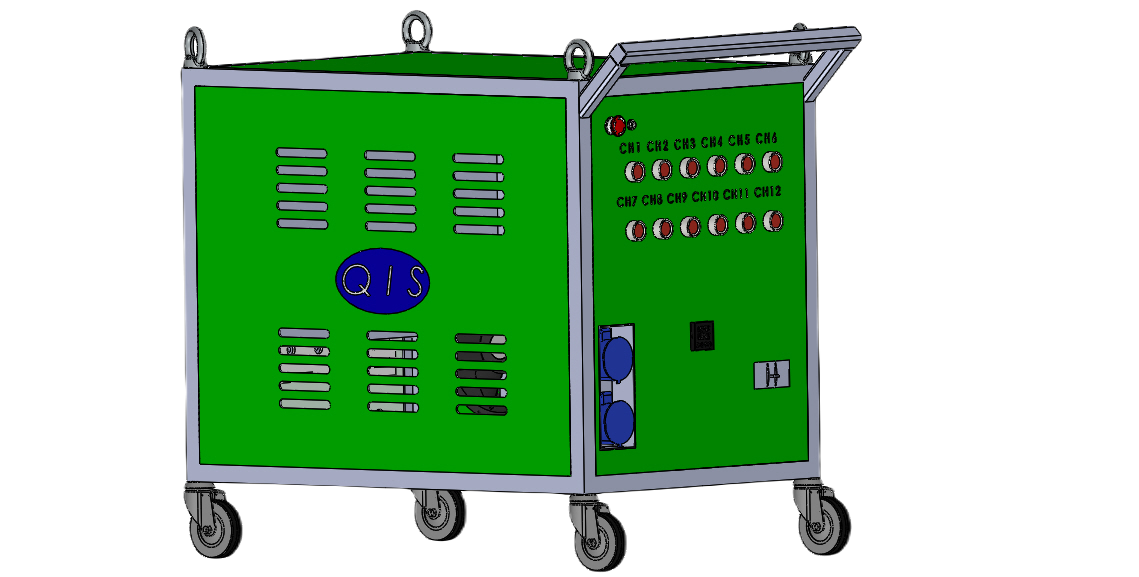

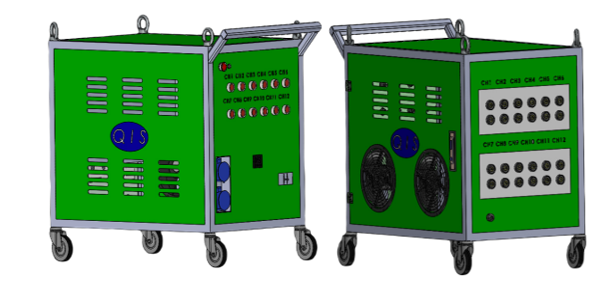

II. MÁY XỬ LÝ NHIỆT 65KVA – 12 KÊNH







1. Mô tả sản phẩm

- Máy xử lý nhiệt 12 kênh này, sử dụng bộ điều khiển / lập trình nhiệt độ (model QIS-AP-12CH) riêng biệt với máy để điều khiển nhiệt độ theo chu kỳ của quy trình (điều khiển tối đa hai mươi bốn phần tử làm nóng đệm gốm được đánh giá ở 65V, 45A, 2,7 kw). Máy này được sử dụng để xử lý nhiệt trước hoặc sau hàn đối với các mối hàn ống, mối hàn kết cấu, mối hàn bể, mối hàn chế tạo và các chế tạo khác yêu cầu gia nhiệt có kiểm soát.

-Nếu sử dụng đầy đủ 12 kênh thì một kênh có thể kết nối với 2 bộ phận làm nóng đệm gốm. Nếu sử dụng 6 kênh thì một kênh có thể kết nối với 4 phần tử sưởi ấm đệm gốm.

-Dễ dàng sử dụng, kết nối, nâng hạ và di chuyển tại chỗ hoặc xưởng



2. Đặc trưng của máy



Mặt trước bao gồm:

-          1 nút bật / tắt cho tất cả các kênh và 12 nút bật / tắt cho mỗi kênh (đèn tín hiệu tích hợp bên trong)

-          1 đầu nối nhận được tín hiệu từ bộ điều khiển / bộ lập trình cho tất cả các kênh

-          1 bộ điều khiển nhiệt độ để bảo vệ quá nhiệt cho máy biến áp

-          1 cầu dao vỏ đúc (MCCB) 125A

-       Ổ cắm phụ để cung cấp điện (một 110v AC & một 220V AC 1KW

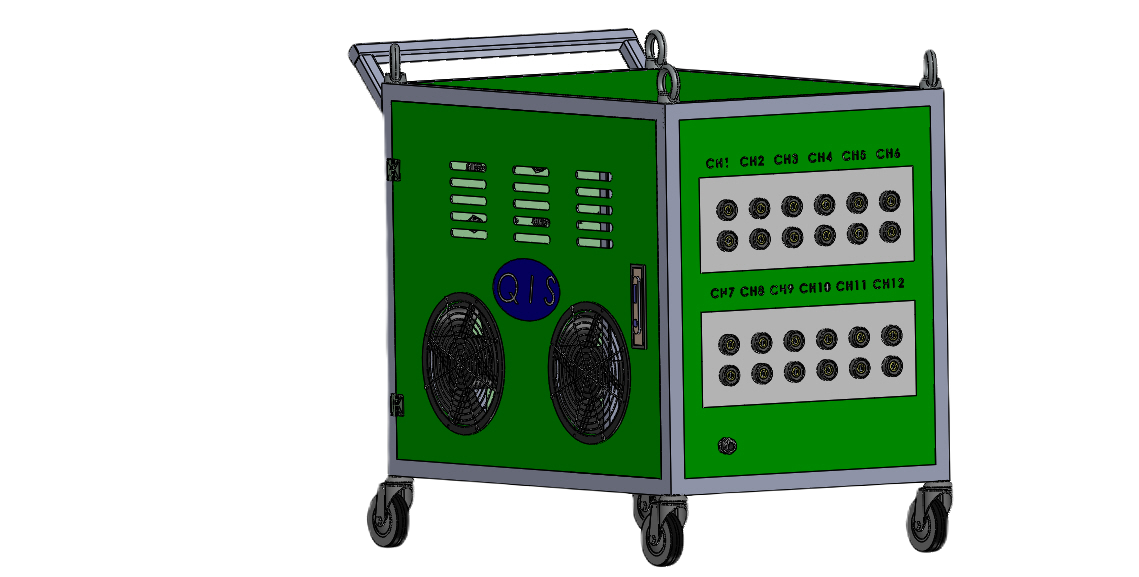

Bảng điều khiển phía sau bao gồm:

-          12 ổ cắm 0V và 12 ổ cắm đầu ra 65V

-          2 quạt thông gió (100w cho mỗi cái)

-          Cáp cung cấp 15m 3x16 + 1x10 mm²



3. Thông số kỹ thuật



65kVA Heat Treatment Unit - 12 channels
Input Supply Voltage, Current and Frequency	Three phase, 380V (106A), 415V (97A) or 440V (92A), 50/60Hz
Secondary Output Voltage	65V AC (isolation between input and output voltage)
Transformer power	65kva (real power output 64.8kw)
Maximum total number of 2.7kW heating elements	24
Maximum 2.7 kW heaters	2 per channel (If use full 12CH), 4 per channel (If just use 6CH)
Protection	over temperature, MCCB and protection by software for transformer
Temperature Control	QIS-AP-12CH controller /programmer (0-1000° C)
Supply Cable	15m supply cable 3x16 + 1x10 mm²
Secondary 65V output connectors	Twenty-four DKJ50-70 (rated 400A)
Auxiliary Outputs	one 110v AC & one 220V AC 1KW
Controller/programmer connection	One connector for all channels
Case	Mild steel, green powder coated
Dimensions	700x900x1200mm
Weight	650 kg

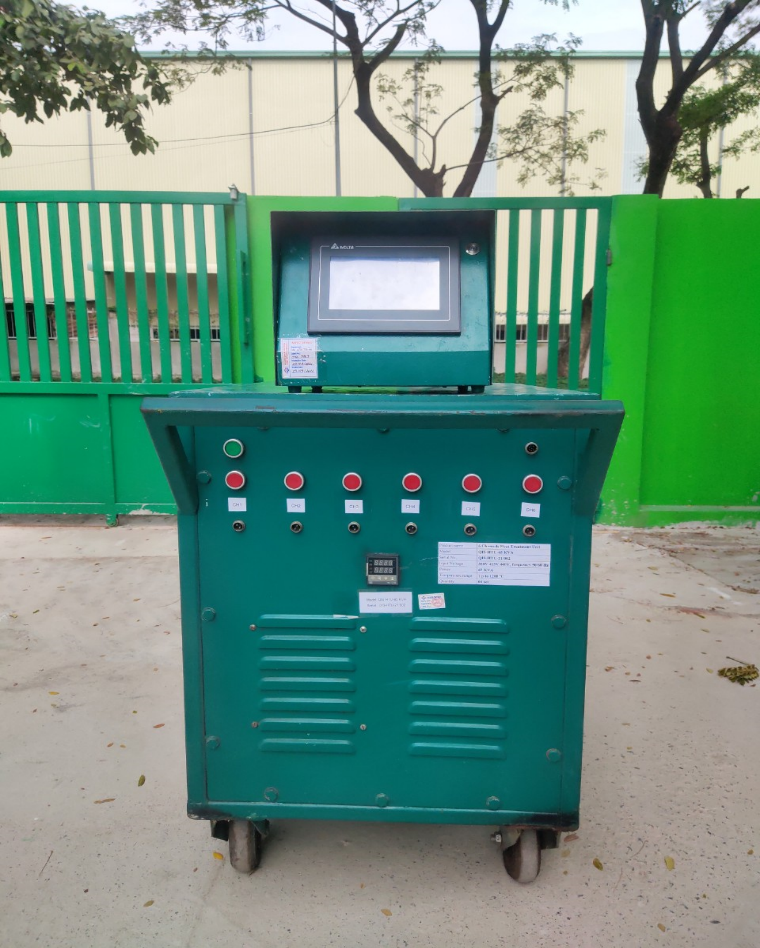

III. BỘ ĐIỀU KIỂN / LẬP TRÌNH NHIỆT ĐỘ TỰ ĐỘNG 12 KÊNH QIS-AP-12CH



Mô hình: QIS-AP-12CH







 1. Mô tả



-QIS-AP-12CH Bộ lập trình xử lý nhiệt được thiết kế để sử dụng với máy xử lý nhiệt sau hàn (cả 6 kênh và 12 kênh)

-Kiểm soát nhiệt độ theo quy trình xử lý nhiệt (tốc độ gia nhiệt, thời gian giữ và tốc độ làm mát và riêng biệt cho 12 kênh)

-PID điều khiển và phát hiện lỗi bằng phần mềm

-Range 0-1000 ° C





    2. Đặc trưng



Bộ điều khiển / lập trình nhiệt độ tự động 12 kênh QIS-AP-12CH

- Thermocouple Đầu vào và đầu ra: Loại K (NiCr / NiAl)

- 24 x ổ cắm cặp nhiệt điện loại K được trang bị phía sau thiết bị

- Kết nối tín hiệu điều khiển với bộ phận xử lý nhiệt bằng dây của đầu nối

- Đặt giá trị bằng màn hình cảm ứng 7 inch

- Tất cả các giá trị hiển thị trên màn hình cảm ứng 7 inch

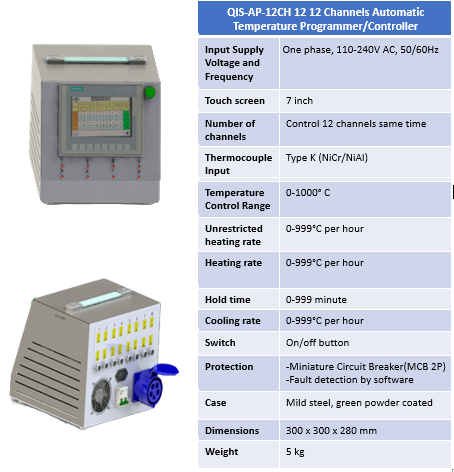

3.     Thông số kỹ thuật
